Revisión y primera prueba



Página 9 de 10

Compruebe las conexiones  y verifique el funcionamiento antes de realizar el montaje definitivo.

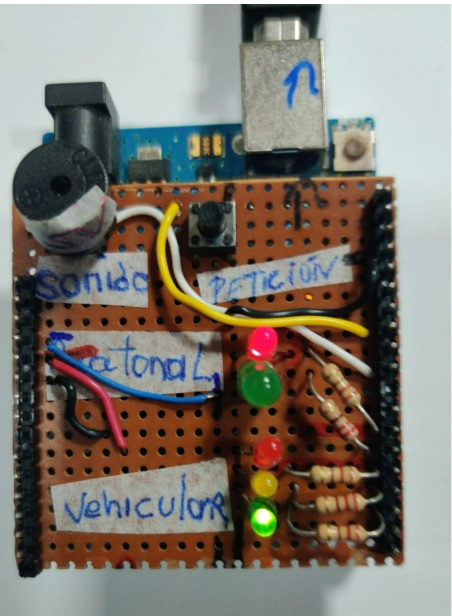

 Revise el montaje

Antes de conectar el cable USB, confirme:

• Que los cinco LED tengan resistencia.
• Que ningún LED tenga sus patas unidas.
• Que el buzzer tenga la polaridad correcta.
• Que el botón esté conectado entre D10 y GND.
• Que todos los componentes compartan GND.
• Que no existan cables sueltos o cruzados incorrectamente.

 Primera prueba

Después de revisar las conexiones:

1. Conecte el Arduino mediante el cable USB.
2. Cargue en elarduino el  programa descargado de la página anterior.
3. Compruebe que el ciclo comience con verde vehicular y rojo peatonal.
4. Observe el cambio a amarillo vehicular.
5. Compruebe el encendido del rojo vehicular.
6. Presione el botón de solicitud peatonal.
7. Verifique que el cruce se atienda cuando los vehículos estén detenidos.
8. Escuche los avisos breves del buzzer activo.

Comprobación inicial: los vehículos tienen paso mientras el semáforo peatonal permanece en rojo.

Pruebe una parte a la vez

Si el montaje completo no funciona, revise primero los LED vehiculares. Después compruebe los LED peatonales, el botón y finalmente el buzzer.

Esta forma de prueba ayuda a localizar errores con mayor facilidad.

Desconecte el Arduino antes de mover cables

No cambie conexiones mientras el circuito se encuentre alimentado. Desconecte el cable USB, realice la corrección y vuelva a revisar antes de encenderlo.
