Montaje inicial del circuito



Página 7 de 10

Compruebe las conexiones antes de realizar el montaje definitivo.

Antes de soldar los componentes en una placa perforada, es recomendable probar el circuito en una protoboard o mediante una simulación.

Esta primera prueba permite revisar las conexiones, comprobar la polaridad de los LED y corregir posibles errores sin desarmar el módulo definitivo.

Material necesario para la prueba

Utilice los componentes indicados en las páginas anteriores y realice primero el montaje de prueba sobre una protoboard.

 Orden recomendado de montaje

Mantenga los pasos de:

1. Preparar GND.
2. Montar el semáforo vehicular.
3. Montar el semáforo peatonal.
4. Conectar el buzzer activo.

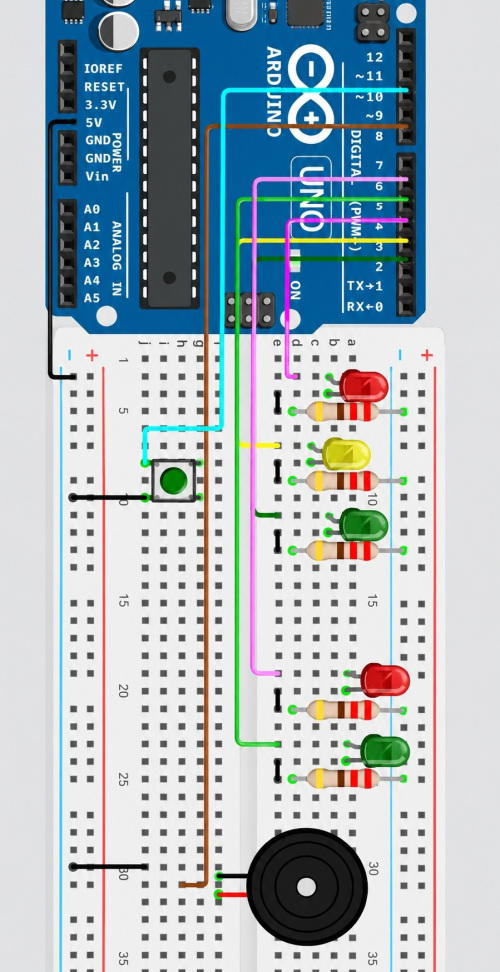

Montaje de prueba del semáforo vehicular y peatonal con Arduino Uno, cinco LED, pulsador y buzzer activo.
