Conexiones con el Arduino Uno - B
Página 6 de 10
Conexión del botón
El pulsador se conecta de esta manera:
- Un terminal del botón se conecta al pin D10.
- El otro terminal se conecta a GND.
El programa utiliza la resistencia interna del Arduino mediante INPUT_PULLUP. Por esta razón, no se necesita una resistencia externa para el botón.
Cuando el botón no está presionado, Arduino lee un nivel alto. Cuando se presiona, el pin queda conectado a GND y Arduino reconoce la solicitud.
Conexión del buzzer activo
- Conecte el terminal positivo del buzzer al pin D8.
- Conecte el terminal negativo a GND.
Algunos buzzer identifican el terminal positivo con el símbolo +.
Utilice un buzzer activo de 5 V y bajo consumo, compatible con el control directo desde un pin digital.
Realice las conexiones con el Arduino desconectado
Antes de mover un cable o cambiar un componente, desconecte el cable USB o la fuente de alimentación. Después revise las conexiones y energice nuevamente el circuito.
Todas las conexiones GND deben estar unidas
Los LED, el botón y el buzzer necesitan compartir el mismo punto GND del Arduino. Sin esta conexión común, el circuito puede funcionar de manera incorrecta o no funcionar.

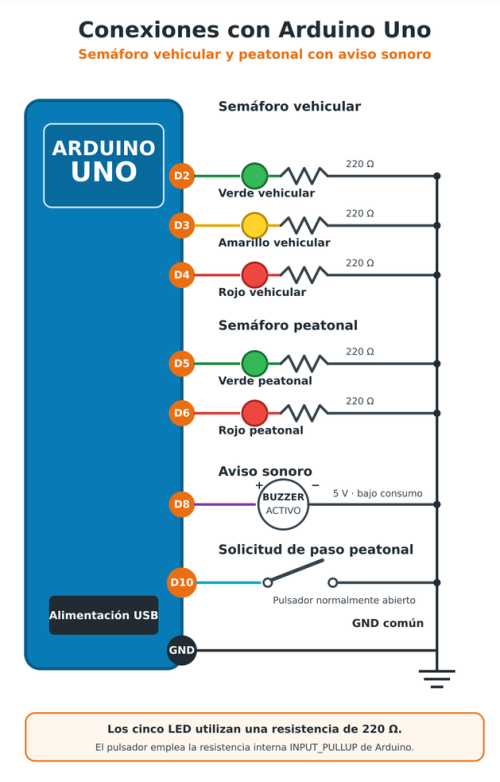

Conexiones del semáforo con cinco LED, pulsador, buzzer activo y una conexión GND común.
