Conectándolo con el Arduino Uno - A
Página 5 de 10
Relacione cada componente con el pin que permite controlarlo.
Cada luz, el botón y el buzzer se conectan a un pin diferente del Arduino Uno.
El programa utiliza estos pines para encender las luces, detectar la solicitud del peatón y activar el aviso sonoro. Todos los componentes deben compartir la misma conexión GND.
Tabla de conexiones
|
Pin de Arduino |
Componente |
Función |
|
D2 |
LED verde vehicular |
Permite el paso de los vehículos. |
|
D3 |
LED amarillo vehicular |
Avisa que el tránsito está próximo a detenerse. |
|
D4 |
LED rojo vehicular |
Detiene el tránsito vehicular. |
|
D5 |
LED verde peatonal |
Permite el cruce del peatón. |
|
D6 |
LED rojo peatonal |
Indica al peatón que debe esperar. |
|
D8 |
Buzzer activo |
Produce el aviso sonoro durante el cruce. |
|
D10 |
Pulsador peatonal |
Recibe la solicitud de paso. |
|
GND |
Conexión común |
Completa el recorrido de la corriente. |
Conexión de los LED
Cada LED debe llevar una resistencia de 220 Ω.
La conexión básica es:
- Conecte el ánodo del LED al pin correspondiente del Arduino.
- Conecte el cátodo del LED a una resistencia de 220 Ω.
- Conecte el otro extremo de la resistencia a GND.
La resistencia también puede colocarse antes del LED. Su función será la misma siempre que esté conectada en serie.
Cómo reconocer la polaridad del LED
- La pata larga corresponde normalmente al ánodo positivo.
- La pata corta corresponde normalmente al cátodo negativo.
- El lado plano de la cubierta del LED también ayuda a identificar el cátodo.
Si un LED se conecta al revés, normalmente no encenderá.

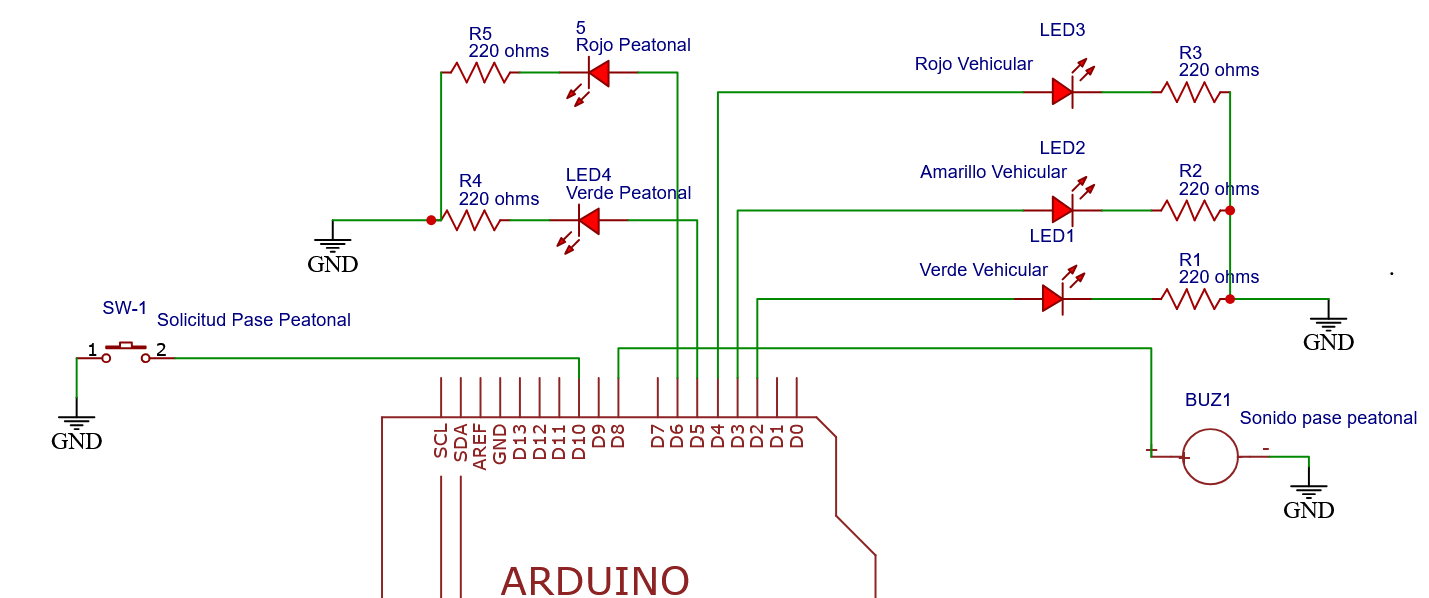

Diagrama de conexiones del semáforo vehicular y peatonal con Arduino Uno, botón y buzzer activo.
