Componentes del proyecto - 2



Página 4 de 10

 Identifique  el botón, el buzzer y los demás elementos del montaje.

Botón de solicitud

El peatón presiona el botón para solicitar el cruce. Arduino guarda la petición y la atiende cuando los vehículos se encuentran detenidos.

Buzzer activo de 5 V y bajo consumo

El buzzer produce sonido cuando Arduino aplica alimentación. En este proyecto genera avisos breves durante el cruce peatonal.

Resistencias

Cada LED necesita una resistencia de 220 Ω. Esta resistencia evita que circule demasiada corriente y protege tanto el LED como el Arduino.

El botón no necesita una resistencia externa

En el programa utilizaremos la resistencia interna de Arduino. Por esta razón, el pulsador se conecta entre su pin de entrada y GND.

Esta configuración simplifica el montaje y reduce la cantidad de componentes.

 Nota sobre el buzzer activo

Utilice un buzzer activo de 5 V y bajo consumo. Al aplicarle voltaje, debe producir un sonido continuo sin necesidad de usar la función tone().

Si el buzzer consume más corriente de la permitida por un pin del Arduino, será necesario agregar un transistor controlador. Para este proyecto debe seleccionarse un buzzer de bajo consumo compatible con el control directo utilizado en el circuito.

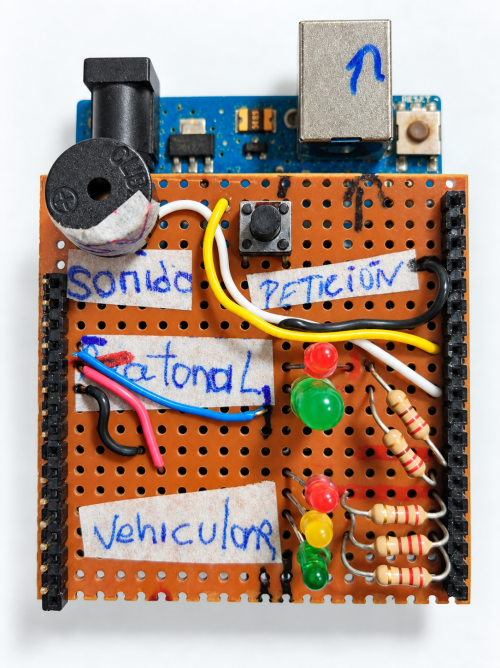

En el módulo físico pueden identificarse el botón de solicitud, el buzzer activo y las resistencias de protección.
