El Controlador Arduino, las luces
Para construir este semáforo utilizaremos componentes electrónicos sencillos y fáciles de reconocer.
Arduino Uno será el encargado de leer el botón, controlar las luces y activar el aviso sonoro durante el paso peatonal.
Lista de materiales
|
Cant. |
Componente |
Función |
|
1 |
Arduino Uno |
Controla todo el funcionamiento del semáforo. |
|
1 |
LED verde vehicular |
Permite el paso de los vehículos. |
|
1 |
LED amarillo vehicular |
Avisa que el tránsito vehicular está próximo a detenerse. |
|
1 |
LED rojo vehicular |
Detiene el paso de los vehículos. |
|
1 |
LED verde peatonal |
Permite el paso peatonal. |
|
1 |
LED rojo peatonal |
Indica al peatón que debe esperar. |
Explicación sencilla de los elementos
Arduino Uno
Es el controlador del proyecto. Recibe la señal del botón y decide cuándo debe encender cada luz.
Luces vehiculares
El semáforo de los vehículos utiliza tres LED:
- Verde para avanzar.
- Amarillo para avisar el cambio.
- Rojo para detenerse.
Luces peatonales
El semáforo peatonal utiliza dos LED:
- Rojo para esperar.
- Verde para cruzar.

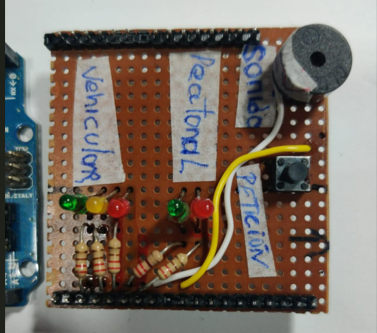

Vista general del módulo con tres luces vehiculares y dos luces peatonales
