RevisiónConstrucción fisica y resultado final
Página 10 de 10
Compruebe las conexiones y verifique el funcionamiento antes de realizar el montaje definitivo.
Antes de realizar el montaje definitivo
Una vez comprobado el funcionamiento en la protoboard, los componentes pueden instalarse en una placa perforada.
Antes de soldar:
- Desconecte el cable USB del Arduino.
- Mantenga las mismas conexiones utilizadas durante la prueba.
- Compruebe nuevamente la polaridad de los LED y del buzzer.
- Coloque una resistencia de 220 Ω en serie con cada LED.
- Confirme que todos los componentes compartan la conexión GND.
Orden recomendado de montaje:
- Distribuya los cinco LED, el pulsador y el buzzer sobre la placa.
- Coloque y suelde las cinco resistencias de 220 Ω.
- Realice las conexiones correspondientes a los pines D2, D3, D4, D5, D6, D8 y D10.
- Una todas las conexiones GND en un punto común.
- Revise que no existan puentes de soldadura ni cables sueltos.
- Conecte nuevamente el módulo al Arduino Uno.

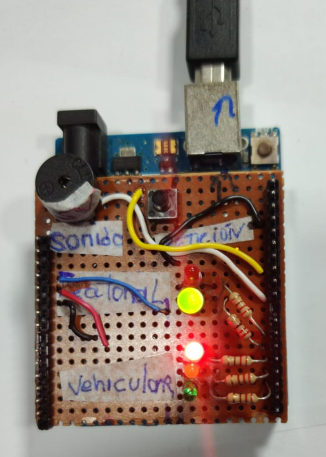

Montaje definitivo de los cinco LED, el pulsador, el buzzer y las resistencias sobre una placa perforada.
Comprobación del resultado
Conecte el Arduino mediante el cable USB y observe el funcionamiento completo:
- El ciclo comienza con verde vehicular y rojo peatonal.
- La luz vehicular cambia de verde a amarillo y luego a rojo.
- Al presionar el pulsador, la solicitud queda guardada.
- El paso peatonal se habilita cuando los vehículos están detenidos.
- El buzzer produce avisos sonoros durante el cruce.
- Al finalizar, el sistema regresa automáticamente al ciclo normal.

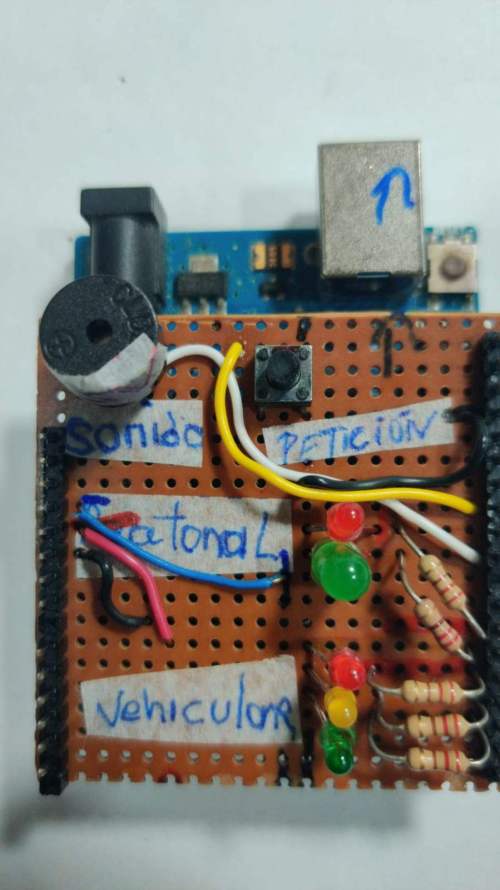

Resultado final: los vehículos permanecen detenidos mientras se habilita el paso peatonal con aviso sonoro.
Proyecto completado
El semáforo vehicular y peatonal de la Versión 1 quedó construido, programado y comprobado.
Esta versión permite aprender a controlar luces, leer un pulsador y activar un buzzer con Arduino Uno. No incluye detección ni prioridad para vehículos de emergencia.
